Image File Header에는 파일에 대한 대략적인 속성(정보)들을 가지고 있는 구조체이다.
Image_File_Header의 구조체는 다음과 같다.
2567 typedef struct _IMAGE_FILE_HEADER {
2568 WORD Machine;
2569 WORD NumberOfSections;
2570 DWORD TimeDateStamp;
2571 DWORD PointerToSymbolTable;
2572 DWORD NumberOfSymbols;
2573 WORD SizeOfOptionalHeader;
2574 WORD Characteristics;
2575 MAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;
출처 : source.winehq.org - winnt.h
- Machine
CPU에 따른 값을 나타낸다. 이 값은 Winnt.h에서 다음과 같이 정의되어 사용한다.
2447 #define IMAGE_FILE_MACHINE_UNKNOWN 0
2448 #define IMAGE_FILE_MACHINE_I860 0x014d
2449 #define IMAGE_FILE_MACHINE_I386 0x014c
2450 #define IMAGE_FILE_MACHINE_R3000 0x0162
2451 #define IMAGE_FILE_MACHINE_R4000 0x0166
2452 #define IMAGE_FILE_MACHINE_R10000 0x0168
2453 #define IMAGE_FILE_MACHINE_WCEMIPSV2 0x0169
2454 #define IMAGE_FILE_MACHINE_ALPHA 0x0184
2455 #define IMAGE_FILE_MACHINE_SH3 0x01a2
2456 #define IMAGE_FILE_MACHINE_SH3DSP 0x01a3
2457 #define IMAGE_FILE_MACHINE_SH3E 0x01a4
2458 #define IMAGE_FILE_MACHINE_SH4 0x01a6
2459 #define IMAGE_FILE_MACHINE_SH5 0x01a8
2460 #define IMAGE_FILE_MACHINE_ARM 0x01c0
2461 #define IMAGE_FILE_MACHINE_THUMB 0x01c2
2462 #define IMAGE_FILE_MACHINE_ARMNT 0x01c4
2463 #define IMAGE_FILE_MACHINE_AM33 0x01d3
2464 #define IMAGE_FILE_MACHINE_POWERPC 0x01f0
2465 #define IMAGE_FILE_MACHINE_POWERPCFP 0x01f1
2466 #define IMAGE_FILE_MACHINE_IA64 0x0200
2467 #define IMAGE_FILE_MACHINE_MIPS16 0x0266
2468 #define IMAGE_FILE_MACHINE_ALPHA64 0x0284
2469 #define IMAGE_FILE_MACHINE_MIPSFPU 0x0366
2470 #define IMAGE_FILE_MACHINE_MIPSFPU16 0x0466
2471 #define IMAGE_FILE_MACHINE_AXP64 IMAGE_FILE_MACHINE_ALPHA64
2472 #define IMAGE_FILE_MACHINE_TRICORE 0x0520
2473 #define IMAGE_FILE_MACHINE_CEF 0x0cef
2474 #define IMAGE_FILE_MACHINE_EBC 0x0ebc
2475 #define IMAGE_FILE_MACHINE_AMD64 0x8664
2476 #define IMAGE_FILE_MACHINE_M32R 0x9041
2477 #define IMAGE_FILE_MACHINE_CEE 0xc0ee
출처 : source.winehq.org - winnt.h

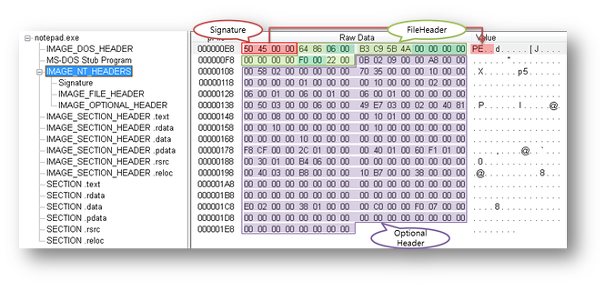

Machine 필드에 정의된 값은 0x8664이니 AMD64 CPU를 쓴다는 것을 알 수 있다.
- NumberOfSections
섹션의 수를 나타낸다. 이 것은 바로 테이블의 크기를 알 수 있다. 윈도우는 최대 96개의 섹션을 로더 할 수 있다. 섹션의 수는 다음과 같은 규칙을 가지고 있다.
실제 섹션 < 정의된 섹션 : 에러
실제 섹션 > 정의된 섹션 : 정의된 개수 만큼만 인식
현재 보여지는 대로는 6개의 섹션을 가지고 있다.
- TimeDateStamp
이 부분의 타임 스탬프는 32비트로 표현된다. 이 시간은 링커에 의해 생성 된 날짜 및 시간을 나타내는데 시스템 클럭에 따라 1970년 1월 1일 자정 이후 경과 된 시간을 초 단위로 표시된다. 위와 같은 경우 0x4A5BC9B3이니 이를 10진수로 변경 후 계산해 보면
1247529395 / 60 = 20792156분 35초
20792156 / 60 = 346535시간 56분
346535 / 24 = 14438일 23시
14438 / 365 = 39년 203일
1970년 + 39년 1월 + 203일 23시 56분 35초 = 2009년 7월 13일 23시 56분 35초가 나온다.
이 시간은 UTC(Universal Time Coordinated) 즉, 협정세계시로 표현한다.
- PointerToSymbolTable
COFF(Common Object File Format) Symbol 테이블이 존재하는 경우에 이 값은 Symbol 테이블로 향하는 포인터 역할을 한다.
COFF는 수많은 프로그램들을 하나로 합쳐 메모리에 옮기는 과정에서 매우 복잡하고 많은 시간을 요구하는 등의 문제점을 개선하기 위해 미국 AT&T사에서 고안해 낸 규칙이다. 공통된 성질을 가지는 것들을 하나로 합치며, 합쳐진 것을 섹션이라 하고, 섹션은 사용하는 언어에 따라 따로 정해져 있다. COFF 규칙은 프로그램 개수에 상관없이 프로그램을 몇 개의 섹션으로 구분하기 때문에 프로그램 구성적인 측면에서 보면 간단해 진다. 이러한 COFF는 유닉스에서 시작되었기 때문에 PE구조는 유닉스 기반이라고 할 수 있다.
- NumberOfSymbols
PointerToSymbolTable에 값이 설정되어 Symbol 테이블을 참조하고 있다면, 해당 테이블 안의 Symbol의 개수의 값이 설정된다. 현재는 Symbol의 크기가 커져 따로 파일로 저장되어 사용되기에 PointerToSymbolTable과 NumberOfSymbols는 사용되지 않는다.
- SizeOfOptionalHeader
IMGE_OPTIONAL_HEADER의 구조체 크기를 나타낸다. 32비트 PE파일인 경우 0xE0 (224바이트)이고, 64비트 PE파일인 경우 0xF0 (240 바이트)이다. OBJ 파일의 경우 0x00 (0바이트)의 값을 가지게 된다.
64비트 컴퓨터의 notepad.exe pe구조를 살펴보았기 때문에 0xF0로 설정되어 있음을 알 수 있다.
- Characteristics
PE 파일에 대한 특정 정보를 나타내는 플래그이다. 이 값은 논리합(OR연산)으로 구성되어 있다. 이 부분에 대한 정의 또한 winnt.h에서 다음과 같이 정의 되어 있다.
2429 #define IMAGE_FILE_RELOCS_STRIPPED 0x0001 /* No relocation info */
2430 #define IMAGE_FILE_EXECUTABLE_IMAGE 0x0002
2431 #define IMAGE_FILE_LINE_NUMS_STRIPPED 0x0004
2432 #define IMAGE_FILE_LOCAL_SYMS_STRIPPED 0x0008
2433 #define IMAGE_FILE_AGGRESIVE_WS_TRIM 0x0010
2434 #define IMAGE_FILE_LARGE_ADDRESS_AWARE 0x0020
2435 #define IMAGE_FILE_16BIT_MACHINE 0x0040
2436 #define IMAGE_FILE_BYTES_REVERSED_LO 0x0080
2437 #define IMAGE_FILE_32BIT_MACHINE 0x0100
2438 #define IMAGE_FILE_DEBUG_STRIPPED 0x0200
2439 #define IMAGE_FILE_REMOVABLE_RUN_FROM_SWAP 0x0400
2440 #define IMAGE_FILE_NET_RUN_FROM_SWAP 0x0800
2441 #define IMAGE_FILE_SYSTEM 0x1000
2442 #define IMAGE_FILE_DLL 0x2000
2443 #define IMAGE_FILE_UP_SYSTEM_ONLY 0x4000
2444 #define IMAGE_FILE_BYTES_REVERSED_HI 0x8000
출처 : source.winehq.org - winnt.h
현재 위에서 Characteristics 필드의 값은 0x0022이니 IMAGE_FILE_EXECUTABLE_IMAGE와 IMAGE_FILE_LARGE_ADDRESS_AWARE의 정보가 설정되어 있다.
